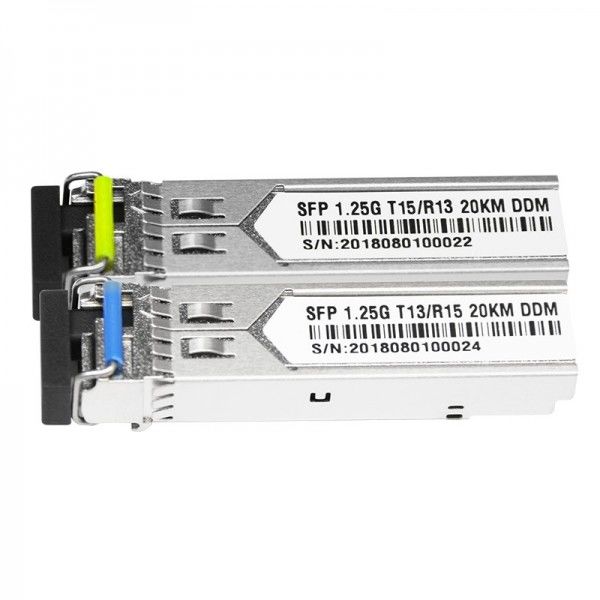

ricetrasmettitore ottico bidirezionale del connettore 20Km di 1.25G Lc singolo

ricetrasmettitore ottico bidirezionale del connettore 20Km di 1.25G Lc singolo
ricetrasmettitore ottico bidirezionale del connettore 20Km di 1.25G Lc singolo ricetrasmettitore ottico bidirezionale del connettore 20Km di 1.25G Lc singolo ricetrasmettitore ottico bidirezionale del connettore 20Km di 1.25G Lc singolo ricetrasmettitore ottico bidirezionale del connettore 20Km di 1.25G Lc singolo

Grande immagine :  ricetrasmettitore ottico bidirezionale del connettore 20Km di 1.25G Lc singolo

Dettagli:
Luogo di origine: La CINA
Marca: OEM
Certificazione: ISO9001
Numero di modello: OEM
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1Pair
Prezzo: negotiable
Imballaggi particolari: cartone del PVC box+outer
Tempi di consegna: 3-6 giorni del lavoro
Termini di pagamento: T/T, L/C, Western Union, MoneyGram, Paypal
Capacità di alimentazione: 50000Unit/Month

ricetrasmettitore ottico bidirezionale del connettore 20Km di 1.25G Lc singolo

descrizione
Nome di prodotto: ricetrasmettitore a fibra ottica Tipo della fibra: Singolo modo della singola fibra
Interfaccia: LC Lunghezza d'onda: 1310/1550nm
Distanza: 100m - 120km Tasso di dati: 1.25G
Temperatura di funzionamento: Commerical: °C 0 - 70 Industriale: - °C 40 - 85 Tensione di rifornimento: 3.13V~3.47V
Garanzia: 3 anni Applicazione: Gigabit Ethernet, Manica della fibra, commutatore per commutare interfaccia
Evidenziare:

Singolo ricetrasmettitore ottico bidirezionale

,

Ricetrasmettitore ottico bidirezionale del connettore di Lc

,

ricetrasmettitore ottico bidirezionale di 20Km

Modulo a fibra ottica bidirezionale dello Sfp della fibra del connettore 20Km del ricetrasmettitore 1.25G Lc singolo

Descrizione

I ricetrasmettitori di SFP-BIDI sono rendimento elevato, moduli redditizi che sostengono dato ordine doppio di 1.25Gbps/1.0625Gbps e
la distanza di trasmissione di 120km con il ricetrasmettitore di SMF.The consiste di tre sezioni: un trasmettitore del laser di DFB, un fotodiodo di PIN
integrato con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
I ricetrasmettitori sono compatibili con accordo di Multi-fonte di SFP (MSA) e SFF-8472. Per ulteriori informazioni, riferisca prego a SFP MSA.


Caratteristica

Sostiene le velocità di trasmissione 1.25Gbps/1.0625Gbps
●Connettore bidirezionale di LC/PC
●Orma pluggable calda di SFP
●rivelatore del laser di 1490nm DFB e di foto di 1550nm APD
●rivelatore del laser di 1550nm DFB e di foto di 1490nm APD
●Applicabile per il collegamento di 120Km SMF
●Basso consumo energetico, < 1="">
●Interfaccia del monitor diagnostico di Digital
●Soddisfacente rispetto a SFP MSA e SFF-8472
●EMI bassa stessa e protezione eccellente di ESD
●Temperatura di caso di funzionamento:
Commerical: un industriale di 0 - 70 °C: - °C 40 - 85


Valutazioni massime assolute

Parametro Simbolo Minuto. Massimo. Unità Nota
Tensione di rifornimento Vcc -0,5 4,0 V
Temperatura di stoccaggio   -40 85 °C
Umidità relativa   5 85 %



Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il ricetrasmettitore.


Caratteristiche di funzionamento generali

Parametro Simbolo Minuto. Tipo Massimo. Unità Nota

Tasso di dati



    1250   Mb/s
Tensione di rifornimento Vcc 3,13 3,3 3,47 V
Rifornimento corrente Icc5     220 mA
Impiegati di funzionamento di caso. TC 0   70 °C
-10   80 °C
-40   85 °C


CARATTERISTICHE OTTICHE

l) trasmettitore

arameter Simbolo Minuto. Tipo Massimo. Unità Nota
Lunghezza d'onda di funzionamento λC 1270 1310 1360 nanometro
1470 1490 1510
Viale. potenza di uscita (permesso a) Po -8   -4 dBm 1
Rapporto di estinzione ER 9     dB 1
Larghezza spettrale di RMS Δλ     4 nanometro
Tempo di aumento/caduta (20%~80%) Tr/Tf     0,26 ps 2
Maschera di occhio dell'uscita Soddisfacente rispetto a IEEE802.3 z (sicurezza dei laser della classe 1)

Nota (1): Misura al modello di 2^23-1 NRZ PRBS

Nota (2): Definizione della maschera di occhio del trasmettitore

2)Ricevitore

Parametro Simbolo Minuto. Tipo Massimo. Unità Nota
Lunghezza d'onda di funzionamento   1470 1490 1510 nanometro
    1270 1310 1360
Sensibilità Psen     -22 dBm 1
Sovraccarico minimo Pimax -3     dBm
Il LOS asserisce PA -35     dBm
Il LOS De-asserisce Palladio     -23 dBm 2
Isteresi di LOS Palladio-PA 0,5   6 dB

Nota (1): Misurato con la sorgente luminosa 1490nm (1310nm), ER=9dB; BER =<10>

Nota (2): Quando il LOS de-ha asserito, l'uscita di RX data+/- è uscita del segnale.



Informazioni di ordinazione

SFP BIDI, LC, Tx1310/Rx1550nm 1.25Gbps, 20km, con DDM
SFP BIDI, LC, Tx1550/Rx1310nm 1.25Gbps, 20km, con DDM
SFP BIDI, LC, Tx1310/Rx1550nm 1.25Gbps, 20km, senza DDM
SFP BIDI, LC, Tx1550/Rx1310nm 1.25Gbps, 20km, senza DDM



Applicazioni
1. Gigabit Ethernet
2. Manica della fibra
3. Commutatore per commutare interfaccia
4. Applicazioni commutate della superficie posteriore
5. Interfaccia server/del router
6. Altri sistemi di trasmissione ottici

Immagini del prodotto
ricetrasmettitore ottico bidirezionale del connettore 20Km di 1.25G Lc singolo 0
ricetrasmettitore ottico bidirezionale del connettore 20Km di 1.25G Lc singolo 1
ricetrasmettitore ottico bidirezionale del connettore 20Km di 1.25G Lc singolo 2

Immagine della fabbrica

ricetrasmettitore ottico bidirezionale del connettore 20Km di 1.25G Lc singolo 3
Trasporto
ricetrasmettitore ottico bidirezionale del connettore 20Km di 1.25G Lc singolo 4
