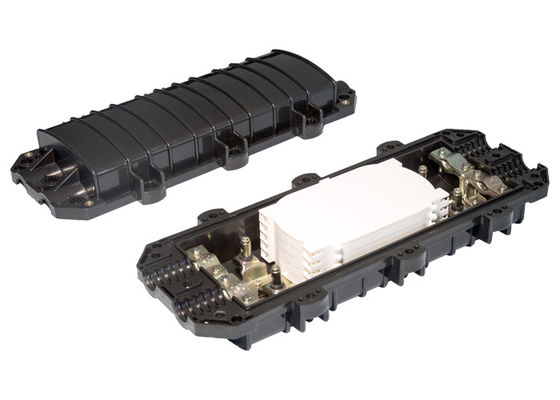

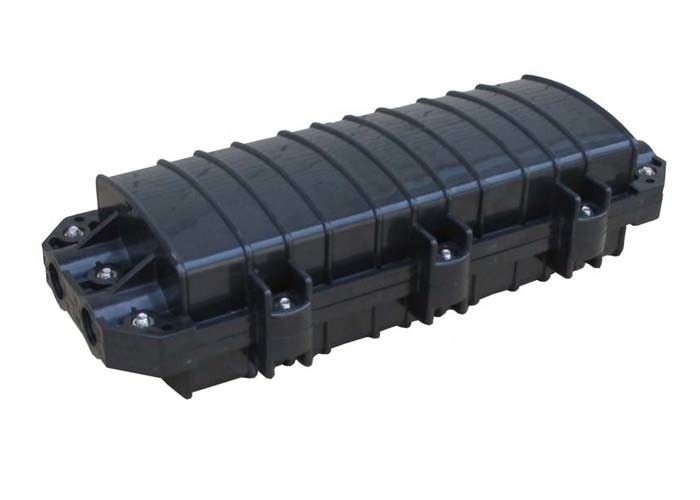

Chiusura a fibra ottica del centro dell'ABS 48, chiusura ottica della giuntura

Resistente di acqua del centro FTTH IP68 della chiusura 48 del giunto del cavo a fibre ottiche della cupola GPJ

Applicazione:

      Il prodotto può applicarsi nella linea retta e nella diramazione (una in due, in uno in tre) i collegamenti dei cavi ottici all'interno del diametro di 17mm (φ), di tutti i tipi e strutture, una volta posto al di sopra, nella conduttura, nella metropolitana o nel pozzo. Nel frattempo, inoltre si applica al collegamento dei cavi del telefono della città della tutto plastica.

Caratteristiche strutturali:

• Tutti gli indici della proprietà sono conforme alla norma nazionale YD/T814-1996.
• Il corpo di caso è fatto dalla plastica d'organizzazione ad alta intensità importata (ABS) ed ha formato la forma con la plastica della muffa nell'ambito di alta pressione. È sotto forma di MEZZO rettangolo, con i vantaggi di meno peso, alto tempo di impiego anti-sbigottito e lungo meccanico dell'intensità, della corrosivo-resistenza.
• L'entrata del corpo e del cavo di caso è sigillata con il viaggio di gomma adesivo (non vulcanizzato) e nastro adesivo sigillato. Capacità di sigillatura affidabile. Può essere riaperto e facile da mantenere.
• una disposizione unica di 2 cicli differenti del cavo (φ12.5, φ17) permette all'utente di scegliere il diametro esterno differente secondo le circostanze reali, migliora l'affidabilità dell'entrata del cavo ha sigillato.
• Il vassoio difusione di sovrapposizione e l'unità separata della terra dell'isolamento fanno la disposizione dei centri, espandendo la capacità ed il flessibile, conveniente cavo-di terra e sicuro.
• La componente esterna del metallo e l'unità di riparazione sono fatte di acciaio inossidabile, così possono essere utilizzate ripetutamente negli ambienti differenti.
•

Caratteristiche tecniche principali:

• Dimensione esterna: (length×width×height) 435×190×120
• peso: 2.5kg
• raggio d'avvolgimento di fibra ottica: : ≥40mm
• perdita extra di vassoio della fibra: ≤0.01dB
• lunghezza della fibra lasciata in vassoio: ≥1.6m
• capacità della fibra: singolo: i 96 centri, a forma di nastro: i 192 centri
• temperatura di lavoro: - 400 C ~ + 700 C
• pressione-resistenza laterale:: ≥2000N/10cm
• scossa-resistenza: ≥20N.m
•

Operazioni:

• Scelga il ciclo del cavo con il diametro esterno adeguato e lascilo passare attraverso il cavo ottico. Sbucci il cavo, decolli alloggio esterno ed interno come pure il tubo sciolto del contratto e rimuova il grasso di riempimento, lasciando 1.1~1.6mfiber e 30~50mm il centro d'acciaio.
• Ripari la carta ed il cavo di pressatura del cavo, insieme a cavo per rinforzare il centro d'acciaio. Se il diametro del cavo è meno di 10mm, in primo luogo leghi il punto di riparazione del cavo con il nastro adesivo fino al diametro ha raggiunto 12mm, poi lo riparano.
• Conduca la fibra nel vassoio, nel tubo del contratto del calore della correzione e nel tubo di fusione e di collegamento della colata del calore ad uno della fibra di collegamento. Dopo la fusione ed il collegamento della fibra, il tubo della colata del tubo e del calore del contratto del calore di movimento e riparare l'inossidabile (o quarzo) rinforza il bastone del centro, si assicura che il punto di collegamento sia in mezzo al tubo d'abitazione. Riscaldi il tubo per trasformare i due uno. Metta il giunto protetto nel vassoio distenditura. (un vassoio può porre i 12 centri)
• Ponga la fibra sinistra nel vassoio di fusione e di collegamento uniformemente e ripari la fibra d'avvolgimento con i legami di nylon. Utilizzi i vassoi dal basso verso l'alto. Dopo tutto la fibra è stata collegata, riguarda lo strato superiore e lo ripara.
• Posizionilo ed usi il cavo di terra conformemente al piano del progetto.
• Sigillatura del fermo di cavo che si avvicina all'entrata della chiusura della giuntura ed al giunto degli anelli del cavo con nastro adesivo di sigillamento. E vicino le entrate inutilizzate con le spine, con le parti concave esposte della spina sigillata con nastri adesivi. Poi metta i viaggi di sigillatura nella piega di sigillatura dai lati delle coperture ed unga la parte concava dell'entrata del corpo fra le due parti delle coperture. Poi fine le due parti delle coperture e stringerla con i bulloni di acciaio inossidabile. I bulloni dovrebbero essere avvitati strettamente con forza equilibrata.
• Secondo il requisito situantesi, posizione e riparare lo strumento d'attaccatura.
